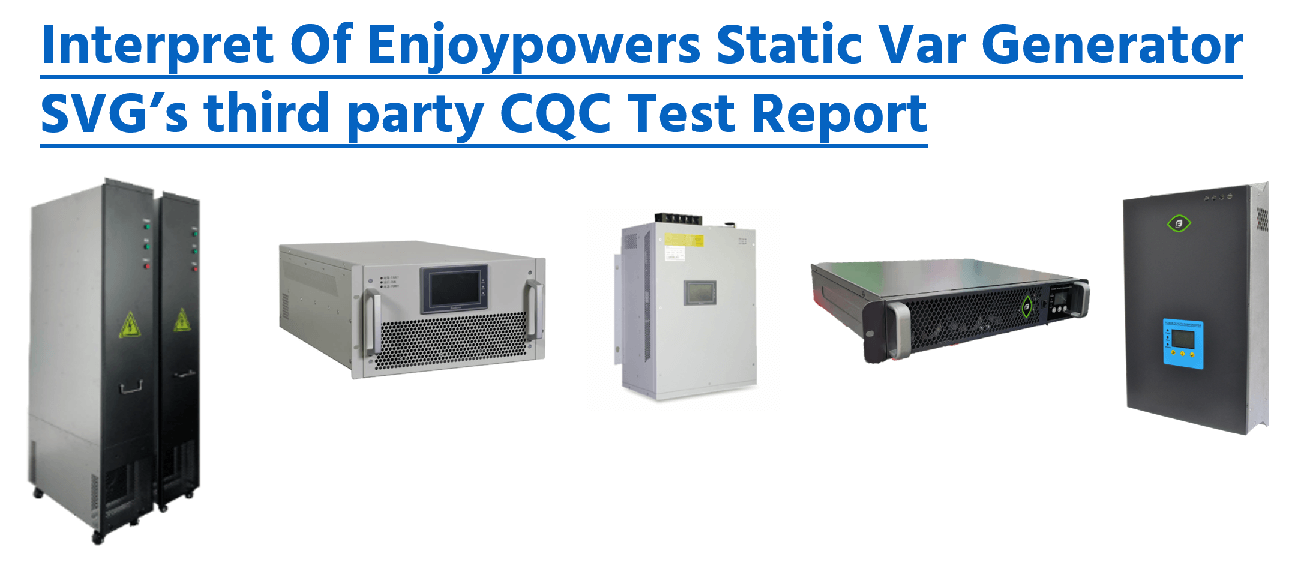

恩玖科技所有电能产品质量均通过CCIC南方检测有限公司第三方检测,获得CQC证书。
为了方便合作伙伴了解恩玖科技电能质量产品的性能,我将基于CCIC-SET发布的静止无功发生器SVG测试报告,与大家分享完整的SVG测试报告。
关于CCIC-SET公司
CCIC南方检测有限公司成立于1985年,是中国检验认证集团(CCIC)的控股公司,具有独立法人资格的第三方检验检测技术机构。先后获得“国家质量认证资质单位(CMA)”、“中国合格评定国家认可委员会(CNAS)认可实验室”、“中国质量认证中心(CQC)合同实验室”、“德国莱茵TUV授权第三方检测实验室”等20多项中外重要资质。
恩玖科技静止无功发生器SVG测试报告背景
申请号:V2019CQC020018-467031
报告编号: C-02101-V202008674(XG1)
产品名称:SVG
型号: SinE-100S44L
检测机构:中检南方检测有限公司
竣工日期:2020年4月3日
申请人:享受权力
试验依据标准:DL/T 1216-2013《配电网静态无功补偿装置技术规范》
测试样品说明和说明
主要部件
滤波电容器、滤波电感器、IGBT、直流母线电容器、保险丝、控制器、风扇
操作模式
设备上电后自动启动,系统进入正常工作状态。
控制方式
器件控制系统采集并检测负载信号,通过控制算法分析负载侧无功电流,通过PWM控制由IGBT组成的转换器模块主动发出与负载侧无功电流幅度相同、方向相反的无功电流。电流抵消电网中的无功电流,从而实现补偿无功功率的功能。
工作单位
污染等级PD2,工作环境温度为-25°C-45°C,额定功率工作环境温度为45°C,环境温度大于45°C,采用降额。工作海拔在2000m以下,当海拔大于2000m时,采用降额。环境相对湿度为5%-95%,无冷凝。
工作原理图
测试项目和结果
序列 | 测试项目 | 测试结果 | |
1 | 目视和结构检查 | 合格 | |
2 | 防护等级测试 | 合格 | |
3 | 电气间隙和爬电距离检测 | 合格 | |
4 | 介电强度测试 | 绝缘电阻验证 | 合格 |
5 | 工频耐压试验 | 合格 | |
6 | 雷击测试 | 不适用 | |
7 | 换向链端子之间的交流电压测试 | 不适用 | |
8 | 精度测量测试 | 合格 | |
9 | 保护测试 | 合格 | |
10 | 温升试验 | 合格 | |
11 | 性能测试 | 连续工作范围测试 | 合格 |
12 | 电压控制测试 | 不适用 | |
13 | 恒无功控制试验 | 合格 | |
14 | 无功跟踪控制试验 | 合格 | |
15 | 功率因数控制测试 | 合格 | |
16 | 阶跃响应测试 | 合格 | |
17 | 损失评估 | 合格 | |
18 | 谐波测试 | 合格 | |
19 | 输出谐波测试 | 合格 | |
20 | 谐波补偿测试 | 合格 | |
21 | 连续运行测试 | 合格 | |
22 | 噪音测试 | 合格 | |
23 | 电磁兼容性测试 | 辐射电磁场干扰测试 | 合格 |
24 | 快速瞬态干扰测试 | 合格 | |
25 | 突发干扰测试 | 合格 | |
26 | 静电放电干扰测试 | 合格 | |
27 | 电话和无线电干扰测试 | 合格 |
重要测试项目和结果
介电强度测试 绝缘电阻验证
测量和观察结果:
相导体间:>100MΩ
相导体与壳体之间:>100MΩ
介电强度测试 工频耐压测试
施加电压为:2500Vac样品无放电现象,无损伤
施加电压为:3750Vac样品无放电现象,无损伤
精度测量测试
100%额定电感无功输出时的相对误差
电压/电流 | 显示值 | 测试值 | 错误值 | |
电压 | A | 229 | 228.939 | 0.03% |
B | 229 | 228.687 | 0.14% | |
C | 229.1 | 229.889 | -0.34% | |
电流 | A | 149.7 | 149.069 | 0.42% |
B | 146.2 | 145.995 | 0.14% | |
C | 152.6 | 152.436 | 0.11% |
100% 额定容性无功功率输出时的相对误差
电压/电流 | 显示值 | 测试值 | 错误值 | |
电压 | A | 236 | 235.245 | 0.32% |
B | 236.7 | 236.054 | 0.27% | |
C | 236.4 | 236.459 | -0.02% | |
电流 | A | 145 | 144.899 | 0.07% |
B | 142 | 141.972 | 0.02% | |
C | 148.2 | 148.038 | 0.11% |
保护测试
- 该设备具有上电自检功能。自检异常时,所有操作锁定,报警指示灯亮。
- 设备具有同步信号;
- 保护功能
保护项目 | 测试过程 | 差异 |
直流母线过电压 | 器件一半直流母线的过压保护值为390v。当直流母线电压上升到390.25v时,设备立即报告“总线过压”并停止运行,报警指示灯亮。 | <±5% |
直流母线欠压 | 器件半直流母线的过压保护值为300V。当直流母线电压上升到299.8v时,设备立即报告“总线欠压”并停止运行,报警指示灯亮。 | <±5% |
驱动板故障 | 断开驱动器电缆,停止设备进行保护,报警指示灯亮起。 | 合格 |
器件过温保护 | 器件的NTC过热保护值设置为80°C。当温度达到79.8°C时,设备立即报告“温度异常”并停止运行,报警指示灯亮。 | <±5% |
交流过电压 | 将器件的过压保护值设置为268v,并缓慢增加输入电压。当电压达到268.9v时,设备将立即报告“电网过压”并停止运行,报警指示灯将亮起。 | <±5% |
交流欠压 | 将器件的欠压保护值设置为130v,并缓慢降低输入电压。当电压达到131.9v时,设备立即报告“电网欠压”并停止运行,报警指示灯亮。 | <±5% |
过电流 | 单模块过流保护值设置为160A。当模拟迅速将输出电流增加到154.6a时,器件立即报告“输出过电流”并停止运行,报警指示灯亮起。 | <±5% |
冷却系统异常 | 如果模拟设备的风扇出现故障,设备将立即报告“风扇故障”,报警指示灯将亮起。 | 合格 |
温升试验
环境温度(°C): 25.3
测试电流:主电路150A
连接导体:截面积50㎡,长度不小于2m
测量点 | 温升 K | 温升极限 K |
R5软启动电阻 | 12.5 | 30 |
L2 电感 | 35.7 | 125 |
F1 保险丝 | 29.9 | 65 |
L13 电感 | 24.2 | 125 |
L14 电感 | 30.5 | 125 |
M4 T1变压器 | 33.1 | 125 |
拉力赛7接力赛 | 36.3 | 45 |
T3变压器 | 34 | 45 |
T6 线圈 | 16.7 | 125 |
C7电容 | 20.4 | 45 |
C19滤波电容器 | 16 | 45 |
U9主芯片 | 29.3 | 90 |
U10主芯片 | 30.5 | 90 |
外壳 | 10.2 | 20 |
人机界面 | 10 | 20 |
性能测试:阶跃响应测试
阶跃响应时间(毫秒) | |
0~100kVar | 2.2 |
100 千瓦 ~0 | 2.96 |
0~-100kVar | 4.76 |
-100 千瓦 ~0 | 1.84 |
100 千瓦 ~-100千瓦 | 7.8 |
-100 千瓦 ~100千瓦 | 3.88 |
性能测试:运营效率
在额定电压和额定电流条件下运行时,测量的损耗值如下:
设置值
(千瓦) |
测得的有功功率
(千瓦) |
损失 | |
允许值 | 测量值 | ||
101.402 | 2.445 | 2.50% | 2.41% |
-100.824 | 2.432 | 2.50% | 2.41% |
性能测试:功率因数控制测试
将设备设置为功率因数控制模式,并调整目标功率因数设置值,使设备输出从最大感性无功电流变为最大容性无功电流。测得的功率因数数据如下:
功率因数设定值 | 阶段 | 负载功率因数 | 电网PF | 差异 |
0.9 | A | 0.6 | 0.89527 | -0.52% |
B | 0.6 | 0.88876 | -1.24% | |
C | 0.6 | 0.87994 | -2.22% | |
-0.9 | A | 0.6 | 0.90274 | 0.27% |
B | 0.6 | 0.90759 | 0.84% | |
C | 0.6 | 0.90801 | 0.89% | |
0.9 | A | 0.6 | 0.90752 | 0.83% |
B | 0.3 | 0.90714 | 0.79% | |
C | 0.95 | 0.89889 | -0.12% | |
-0.9 | A | 0.6 | 0.91494 | 1.66% |
B | 0.3 | 0.89524 | -0.52% | |
C | 0.95 | 0.89795 | -0.22% |
性能测试:输出谐波测试
在恒功率无功控制模式下,额定感输出容量和额定容性输出容量分别测试输出电流的总谐波电流畸变率。数据如下:
设置值
(kVar) |
THDi (%) | ||
A | B | C | |
100 | 2.198 | 2.255 | 2.721 |
-100 | 2.456 | 2.784 | 2.82 |
性能测试:补偿谐波测试
补偿前后,各电流的三相电流大小、波形、谐波含量与系统总谐波电流畸变率应满足谐波后和谐波前电流均方根值之比≤50%。
主电路输入为230V,谐波源发出的谐波电流小于等于13阶。补偿前后的谐波电流值由功率分析仪记录。谐波后和谐波前电流均方根值的计算比值如下:
A | B | C | |
补偿前谐波电流值(A) | 98.583 | 99.001 | 99.019 |
补偿后谐波电流值(A) | 18.089 | 18.291 | 17.842 |
后谐波与前谐波电流rms值之比(%) | 18.35 | 18.48 | 18.02 |
性能测试:噪声测试
额定负载和环境噪声≤40dB;距离噪声源水平位置1m,器件测得的最大噪声为≤70dB。
噪音(分贝) | |||
向前 | 返回 | 左 | 右 |
54.6 | 50.1 | 49.8 | 52.1 |
性能测试:辐射电磁场干扰测试
判断标准
功能 | 验收标准 |
保护 | 在指定限制内的正常性能 |
指挥与控制 | |
测量 | |
人机界面和警报 | |
通信 |
测试类型:室内类型
应用现场:模块
样品和天线之间的距离:3m
极性: H/V
频率范围:80兆赫-2.7千兆赫
测试电平:10V/m
设备显示和工作应正常。
测试设备布局图
在整个测试过程中没有危险或不安全的后果,EUT在测试后工作正常,显示出抗干扰能力。符合确定标准。
性能测试:突发干扰测试
判断标准:
特征 | 验收标准 |
保护 | 在指定限制内的正常性能 |
命令与控制 | 在指定限制内的正常性能 |
测量 | 性能在测试期间暂时下降,并在测试后恢复,而不会丢失存储的数据 |
人机界面和视觉警报 | 测试期间性能暂时降低或功能丧失,测试后自我恢复,存储的数据不会丢失 |
数据通信 | 误码率可能会在不丢失传输数据的情况下增加 |
- 应用位置:线- 线
测试电压:1KV
测试极性: +, –
振荡频率:0.1 MHz
重复频率:40次/秒
应用时间:2分钟
设备显示和工作应正常。
- 应用位置:线- 线
测试电压:1KV
测试极性: +, –
振荡频率:1兆赫
重复频率:400次/秒
应用时间:2分钟
设备显示和工作应正常。
- 应用位置:线- 地
测试电压:2.5KV
测试极性: +, –
振荡频率:0.1 MHz
重复频率:40次/秒
应用时间:2分钟
设备显示和工作应正常。
- 应用位置:线- 地
测试电压:2.5KV
测试极性: +, –
振荡频率:1兆赫
重复频率:400次/秒
应用时间:2分钟
设备显示和工作应正常。
下图显示了测试布局:
性能测试:静电放电测试
判断标准:
特征 | 验收标准 |
保护 | 在指定限制内的正常性能 |
命令与控制 | 在指定限制内的正常性能 |
测量 | 性能在测试期间暂时下降,并在测试后恢复,而不会丢失存储的数据 |
人机界面和视觉报警 | 测试期间性能暂时降低或功能丧失,测试后自我恢复,存储的数据不会丢失 |
数据通信 | 误码率可能会在不丢失传输数据的情况下增加 |
设备上电后,将应用以下干扰信号:
施加电压值:8kV
放电电压极性:正、负极
放电方式:空气放电
实施:直接放电
放电次数:10次
两次放电之间的时间间隔:1s
应用场所:外壳、间隙和操作面板
测试后,设备显示并正常工作。
施加电压值:6kV
放电电压极性:正、负极
放电方式:接触放电
实施:直接排放和间接排放
放电次数:10次
两次放电之间的时间间隔:1s
应用部位:金属外壳、联轴器板
测试后,设备显示并正常工作。
下图显示了测试设备的布局:
在整个测试过程中没有危险或不安全的后果,EUT在测试后正常工作,显示出抗干扰能力。符合确定标准。
