1.SINL系列APF 概述
采用三电平拓扑结构，提供动态谐波滤除、无级功率因数校正和负载平衡等电能质量解决方案,有效降低线损，延长电力设备使用寿命。
①轻巧便携，安装便利，节约成本；
②适用机架式/壁挂式/立式等多种安装类型；
③小体积，完美适配嵌入式安装项目，提升空间使用效率。
2.工作原理

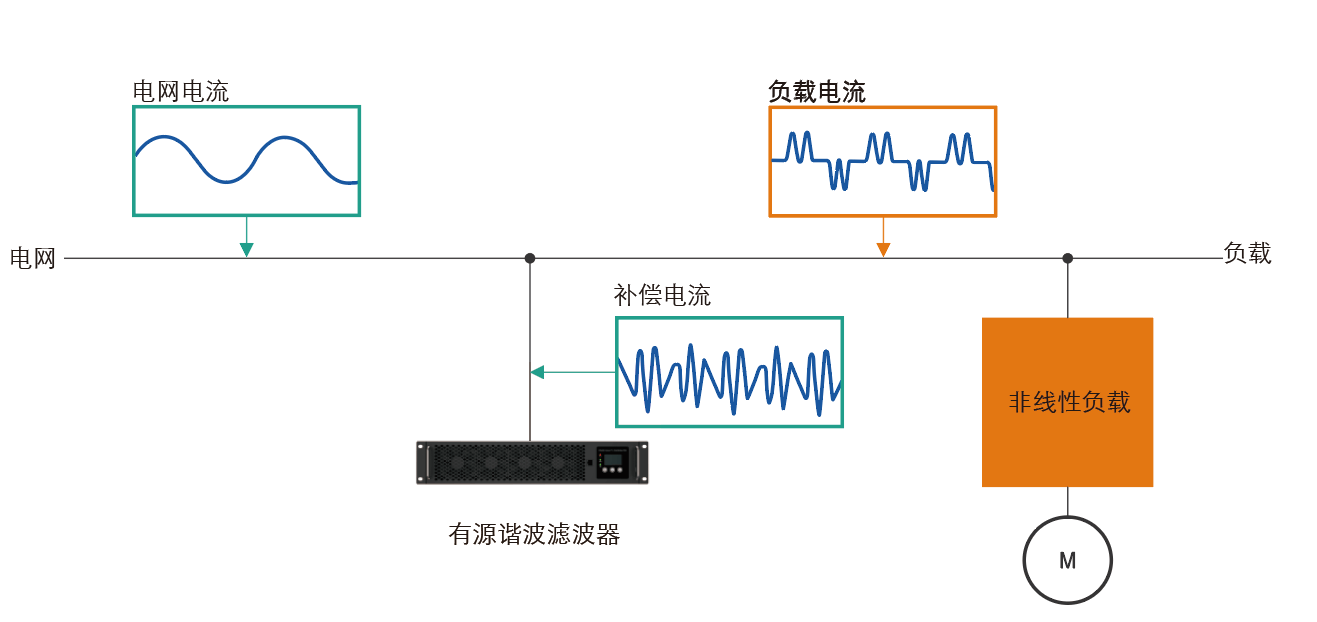

恩玖的有源谐波滤波器APF与非线性负载并联，并使用一组电流互感器（CT）来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流，然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流，从而抵消原始负载谐波。
3.SINL APF产品规格
| SinL系列有源谐波滤波器技术数据和规格 | ||||||
| SVG电气规格 | ||||||
| 单模块容量(kvar) | 30 | 50 | 75 | 100 | 150 | |
| 额定电压(V) | 400 | |||||
| 输入电压范围 | -15%~+15% | |||||
| 频率(Hz) | 50/60 (-10%~+10%) | |||||
| 滤波范围 | 2次到50次可选，单次可选 | |||||
| 谐波滤除能力 | 在额定负载下优于95% | |||||
| CT安装方式 | 开环或闭环（并机情况下建议开环） | |||||
| 响应时间(ms) | ≤10 | |||||
| 线制 | 三相三线/三相四线 | |||||
| 效率 | ≥97.5% | |||||
| 功率因数控制 | 全部感性或容性电流补偿0~100% | |||||
| 补偿效果 | 不平衡电容和功率100%补偿；容性感性连续可调 | |||||
| 常规参数 | ||||||
| 安装类型 | 壁挂式 | 机架式和壁挂式 | ||||
| 尺寸：W*D*H（mm） | 230*88*400 | 440*88*425 | 440*88*510 | 500*100*550 | ||
| 重量-净重（kg） | 7.5 | 14 | 17.5 | 29 | 31 | |
4.SINL APF功能
- 采用三电平逆变器技术，能效高
- 将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
- 混合无功补偿方案：内置16个DO端口控制普通电容，或RS485接口控制智能电容
- 精确补偿，高速响应，总响应时间<10ms
- 中性线的负载平衡和卸载。
- 灵活性和模块化
5.SINL APF应用
- 所有类型的工业装置
- 使用变速驱动器 （VSD） 的设备
- 电弧焊设备：电弧炉（EAF）、钢包炉（LF）、电弧焊机
- 开关电源：电脑、电视机、复印机、打印机、空调、PLC
- 不间断电源系统
- 数据中心
- 医疗设备：MRI扫描仪，CT扫描仪，X光机和直线加速器
- 照明设备：LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
- 太阳能逆变器和风力发电机
